今天给大家分享一种不需要使用宏或者二开插件，只利用属性和方程式实现图号和名称的自动分离的方法。

SOLIDWORKS的属性和方程式界面支持使用VB语言写简单的语句，利用这种特性可以实现一些简单的属性提取。

下面以实例的方式与大家分享具体的操作方法：

名称规则：SOLIDWORKS2022 图号分离测试

目标：

①提取“SOLIDWORKS2022”到图号属性中；

②提取“图号分离测试”到图号属性中。

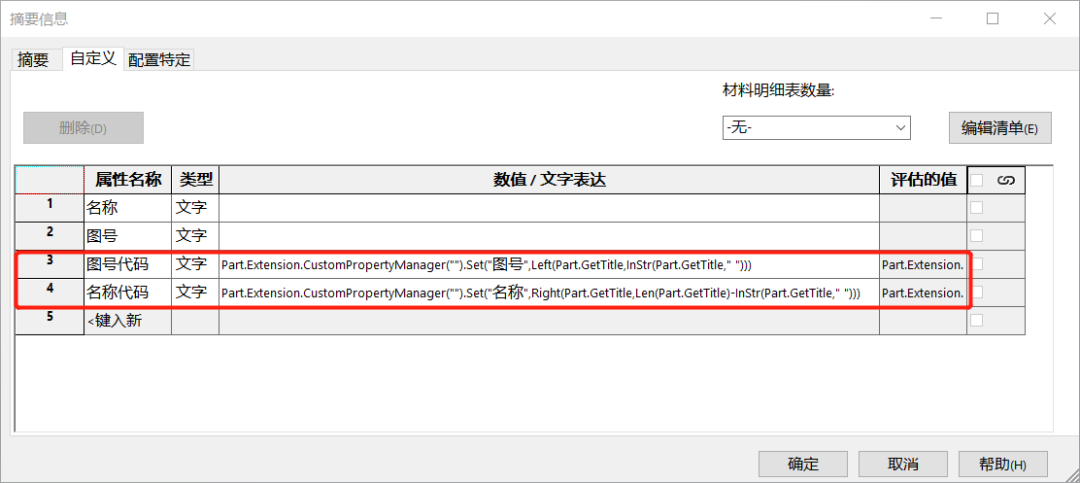

第一步：新建零件，将零件进行命名为SOLIDWORKS2022，在属性中填写以下四个属性，填写后点击确定；

其中两个代码为：

图号代码：Part.Extension.CustomPropertyManager("").Set("图号",Left(Part.GetTitle,InStr(Part.GetTitle," ")))

名称代码：Part.Extension.CustomPropertyManager("").Set("名称",Right(Part.GetTitle,Len(Part.GetTitle)-InStr(Part.GetTitle," ")))

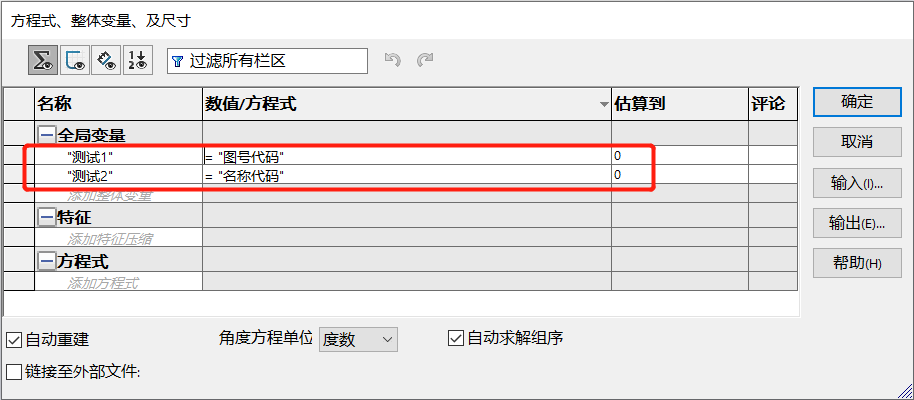

第二步：在方程式中添加两个全局变量，进行代码的运算，当估算到值为0时，代表前面写的语句没有语法错误，填写后点击确定；

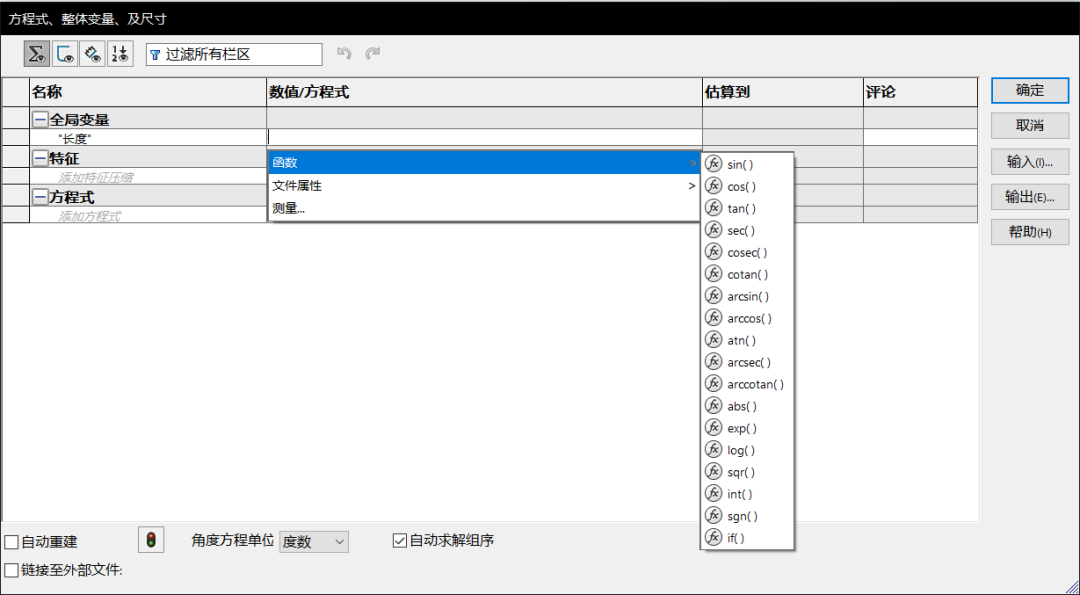

第三步：重建，查看属性，此时已经完成了图号和名称的分离；

将这两条属性存入模板，使用模板时，只需要输入方程式就可以实现图号和名称的分离了。

代码

图号代码：Part.Extension.CustomPropertyManager("").Set("图号",Left(Part.GetTitle,InStr(Part.GetTitle," ")))

名称代码：Part.Extension.CustomPropertyManager("").Set("名称",Right(Part.GetTitle,Len(Part.GetTitle)-InStr(Part.GetTitle," ")))
