试试SOLIDWORKS DraftSight绘图比较功能吧，可以自动捕捉图纸上的变化差异，几秒之内就能准确地定位到相似图纸中的不同位置，并用颜色代码进行显示，差异位置一目了然！一起来看看具体是如何操作的吧~

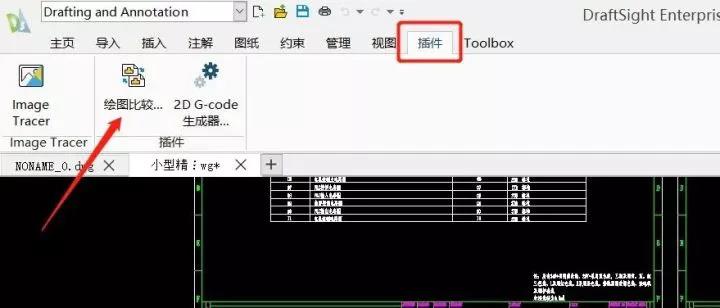

STEP 1在工具栏中单击【插件】，选择【绘图比较】

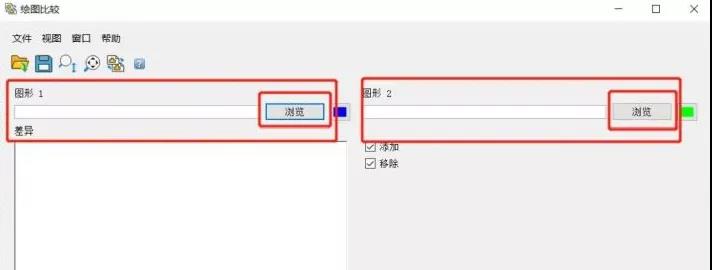

STEP 2选择需要对比的两张图；单击【浏览】以定位到具体需要对比的工程图。

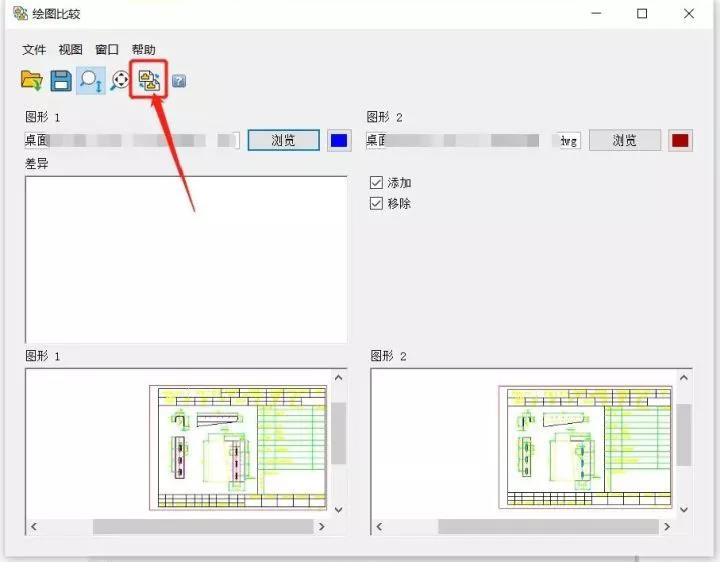

STEP 3点击【比较图形】按钮，进入比较。

如要查看详细信息，单击缩放至区域 （“比较图纸” 工具栏），然后选择要查看的区域。如要再次查看整个工程图，单击缩放拟合。

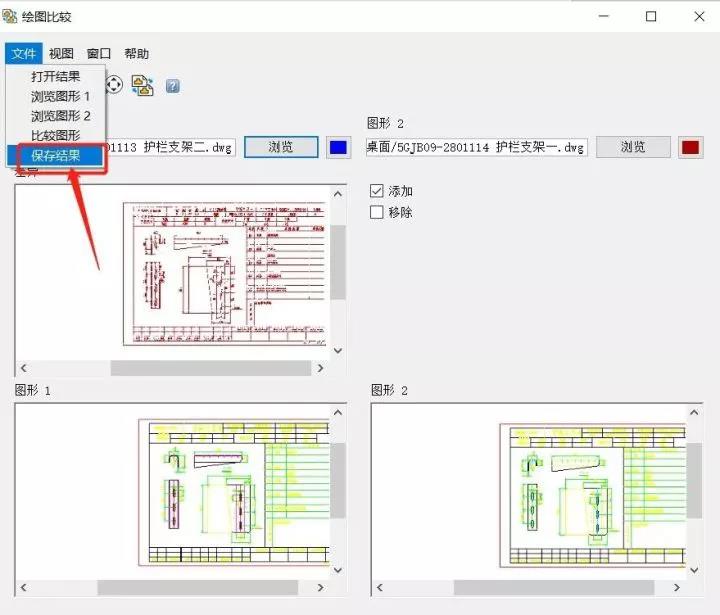

STEP 4比较完之后单击【保存结果】进行保存；当我们想再次打开之前保存的结果时，单击【打开结果】，然后导航至所需的文件即可；这样就可以方便我们后续直接进行设计变更了。
